Elektroschema, welche zum Teil automatisiert erstellt werden
Engineering mit modernsten Mitteln
Unsere Spezialisten erstellen mit modernsten Elektro-CAD Systemen kundengerechte und funktionsspezifische Elektroschemas. Diese entsprechen aktuellen Normen und sind exakt auf Ihre individuellen Anforderungen und Bedürfnisse zugeschnitten. Mit unseren Lösungen bieten wir Ihnen eine perfekte Durchgängigkeit und optimale Unterstützung bei der Projektierung, sowie eine optimale Fertigungsintegration. Dadurch erreichen wir kürzere Durchlaufzeiten, erhöhen die Nachhaltigkeit und produzieren mit einer gleichbleibend hohen Qualität.
Design
Ein perfektes Design Ihrer Steuerung ist die Voraussetzung für eine effiziente und nachhaltige Produktion. Ein präzises Layout ermöglicht eine qualitativ hochstehende mechanische Bearbeitung. Das sogenannte Drahtrouting ist ebenfalls auf die genaue Positionierung der Komponenten angewiesen. So werden Drähte automatisch konfektioniert und müssen durch den Mitarbeiter „nur noch“ von Start nach Ziel angeschlossen werden.
Nachträgliche Anpassungen oder Erweiterungen sind anhand des Layouts im voraus planbar und eventuelle Überraschungen, wie zu wenig Platz oder Kollisionen von Komponenten, werden bereits in der Planungsphase erkannt und gehören somit der Vergangenheit an.
Elektroschema
Unsere Elektroschemas werden funktionsbezogen im Eplan Electric P8 aufgebaut, damit die Übersicht der Anlagen vereinfacht wird. Aufgrund von standardisierten Makros und Teilschaltungen können wir eine hohe Qualität gewährleisten. Fortlaufende Optimierungen und Standardisierungen bringen uns eine geringere Durchlaufzeit und ermöglichen uns eine effizientere Schaltplanerstellung gegenüber vom konventionellen Zeichnen.
Exporte
Durch ständiges Pflegen unserer Datenbanken können wir den Datengehalt der Elektrodokumentation hoch halten und Informationen mit geringem Aufwand erzeugen. Die Weiterverwendbarkeit der Daten in der Produktion ermöglicht uns eine effizientere Fertigung.
In Bezug zu unseren Produktionsprozessen und nach Kundenwunsch können folgende Exporte erzeugt werden:
- Elektrodokumentation im PDF Format
- Artikelstückliste
- Klemmenplan
- Kabelplan
- Sicherungslegende
- SPS-Adressierungsliste inkl. Handbedienebene
- Diverse Beschriftungsexporte
- NC-Fertigungsdaten
- Drahtkonfektion

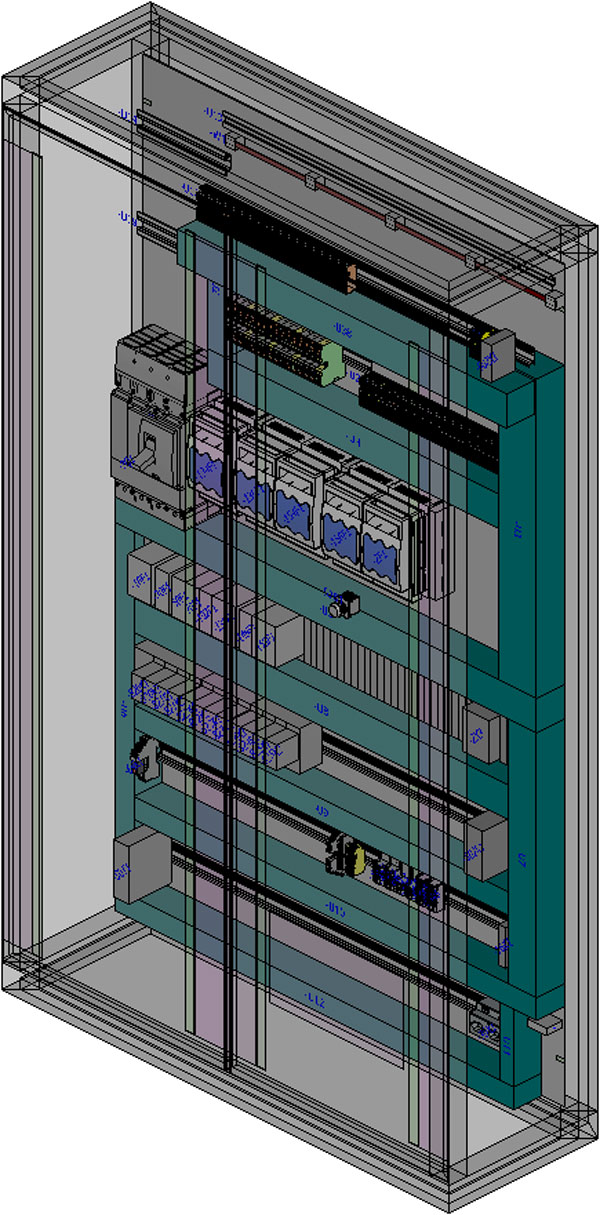

Layout SGK
Mit der Erstellung der Elektrodokumentation im Eplan Electric P8 können wir ein 3D-Layout mitliefern. Beim Erhalt einer vorhandenen Elektrodokumentation erstellen wir ein 2D-Layout im Visio.
Im 3D-Layout können wir die Komponenten direkt aus unserer Elektrodokumentation integrieren und so die Platzverhältnisse exakt ermitteln. Darüber hinaus können Kollisionen zwischen dem Gehäuse und den einzelnen Bestandteilen vermieden werden.

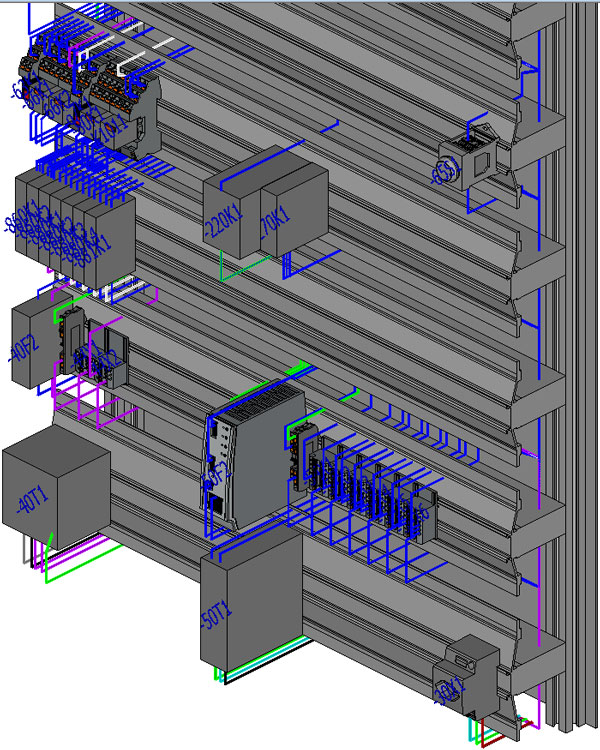

Wiring
Durch die Erstellung der Elektrodokumentation in Verbindung mit dem 3D-Layout können die Drahtkonfektionsdaten mit geringem Aufwand generiert werden. Dazu werden die Verlegewege zwischen den einzelnen Komponenten definiert und so die Leiterlängen exakt berechnet. Mit dem Wiring wird die Produktion der Schaltgerätekombination wesentlich effizienter und die Verdrahtungszeit verkürzt.
